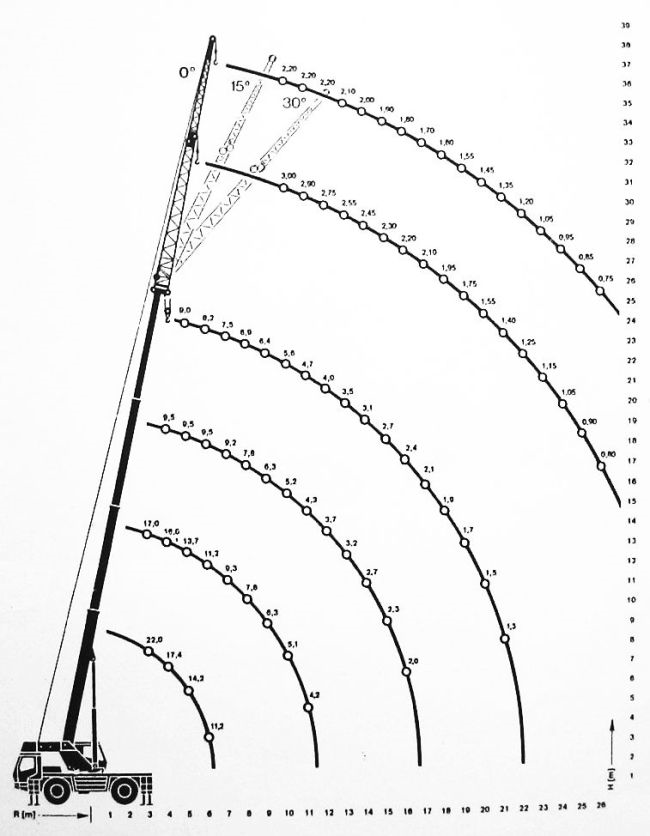

Sekcje wysunięte |
Wszystkie sekcje wysunięte wraz z przedłużeniem kratowym : |
|||||||||||||||||
|
0x |
1x |
2x |
3x |
8 m |
13 m |
|||||||||||||
|
Długość wysięgnika w metrach |
||||||||||||||||||
|
7,4 |
12,6 |
17,8 |
23,0 |
31,0 |
36,0 |
|||||||||||||
|
Udźwig w tonach |
Udźwig w tonach, praca na podporach Kąt mocowania wysięgnika kratowego |
|||||||||||||||||
|
P |
P1 |
K |
K1 |
P |
P1 |
K |
K1 |
P |
P1 |
P |
P1 |
00 |
150 |
300 |
00 |
150 |
300 |
|
|
2,5 |
25,0 |
25,0 |
||||||||||||||||
|
3,0 |
22,0 |
22,0 |
8,0 |
9,0 |
17,0 |
17,0 |
8,0 |
9,0 |
||||||||||
|
3,5 |
19,0 |
19,5 |
7,1 |
9,0 |
17,0 |
17,0 |
7,1 |
9,0 |
||||||||||
|
4,0 |
17,4 |
17,9 |
6,2 |
9,0 |
16,0 |
16,0 |
6,2 |
9,0 |
9,5 |
9,5 |
||||||||
|
4,5 |
15,7 |
16,5 |
5,3 |
8,0 |
14,7 |
14,7 |
5,3 |
8,0 |
9,5 |
9,5 |
9,0 |
9,0 |
||||||
|
5,0 |
14,2 |
15,0 |
4,4 |
7,1 |
13,7 |
13,7 |
4,4 |
7,1 |
9,5 |
9,5 |
9,0 |
9,0 |
||||||
|
6,0 |
11,2 |
11,2 |
3,2 |
5,4 |
11,2 |
12,0 |
3,2 |
5,4 |
9,5 |
9,5 |
8,2 |
8,2 |
3,00 |
|||||
|
7,0 |
9,3 |
10,2 |
2,4 |
4,1 |
9,2 |
9,5 |
7,5 |
7,5 |
3,00 |
|||||||||
|
8,0 |
7,8 |
8,7 |
1,8 |
3,2 |
7,8 |
8,4 |
6,9 |
6,9 |
3,00 |
2,20 |
||||||||
|
9,0 |
6,3 |
7,0 |
1,4 |
2,5 |
6,3 |
6,9 |
6,4 |
6,4 |
3,00 |
2,80 |
2,20 |
|||||||
|
10,0 |
5,1 |
5,8 |
1,1 |
2,0 |
5,2 |
5,7 |
5,6 |
6,0 |
3,00 |
2,80 |
2,20 |
|||||||
|
11,0 |
4,2 |
4,8 |
0,8 |
1,7 |
4,3 |
4,8 |
4,7 |
5,3 |
2,90 |
2,80 |
2,50 |
2,20 |
1,90 |
|||||
|
12,0 |
3,7 |
4,1 |
4,0 |
4,6 |
2,75 |
2,65 |
2,40 |
2,20 |
1,85 |
|||||||||
|
13,0 |
3,2 |
3,6 |
3,5 |
4,0 |
2,55 |
2,50 |
2,30 |
2,10 |
1,75 |
|||||||||
|
14,0 |
2,7 |
3,1 |
3,1 |
3,5 |
2,45 |
2,35 |
2,20 |
2,00 |
1,70 |
1,50 |
||||||||
|
15,0 |
2,3 |
2,7 |
2,7 |
3,1 |
2,30 |
2,25 |
2,10 |
1,90 |
1,60 |
1,45 |
||||||||
|
16,0 |
2,0 |
2,3 |
2,4 |
2,7 |
2,20 |
2,15 |
2,00 |
1,80 |
1,55 |
1,40 |
||||||||
|
17,0 |
2,1 |
2,4 |
2,10 |
2,05 |
1,90 |
1,70 |
1,50 |
1,35 |
||||||||||
|
18,0 |
1,9 |
2,2 |
1,95 |
1,95 |
1,85 |
1,60 |
1,45 |
1,30 |
||||||||||
|
19,0 |
1,7 |
2,0 |
1,75 |
1,75 |
1,75 |
1,55 |
1,40 |
1,25 |
||||||||||
|
20,0 |
1,5 |
1,8 |
1,55 |
1,55 |
1,55 |
1,45 |
1,35 |
1,20 |
||||||||||
|
21,0 |
1,3 |
1,6 |
1,40 |
1,40 |
1,40 |
1,35 |
1,30 |
1,17 |
||||||||||
|
22,0 |
1,25 |
1,25 |
1,25 |
1,20 |
1,25 |
1,15 |
||||||||||||
|
24,0 |
1,05 |
1,05 |
1,05 |
0,95 |
1,15 |
1,10 |
||||||||||||
|
26,0 |
0,80 |
0,80 |
0,80 |
0,75 |
0,90 |
1,00 |
||||||||||||
Opis symboli:
P – Praca na podporach w zakresie 360 stopni ; P1 – Praca na podporach w zakresie +- 30 stopni nad tyłem żurawia
K – Praca na kołach w zakresie 360 stopni ; K1 – Praca na kołach 00 nad tyłem lub przodem
